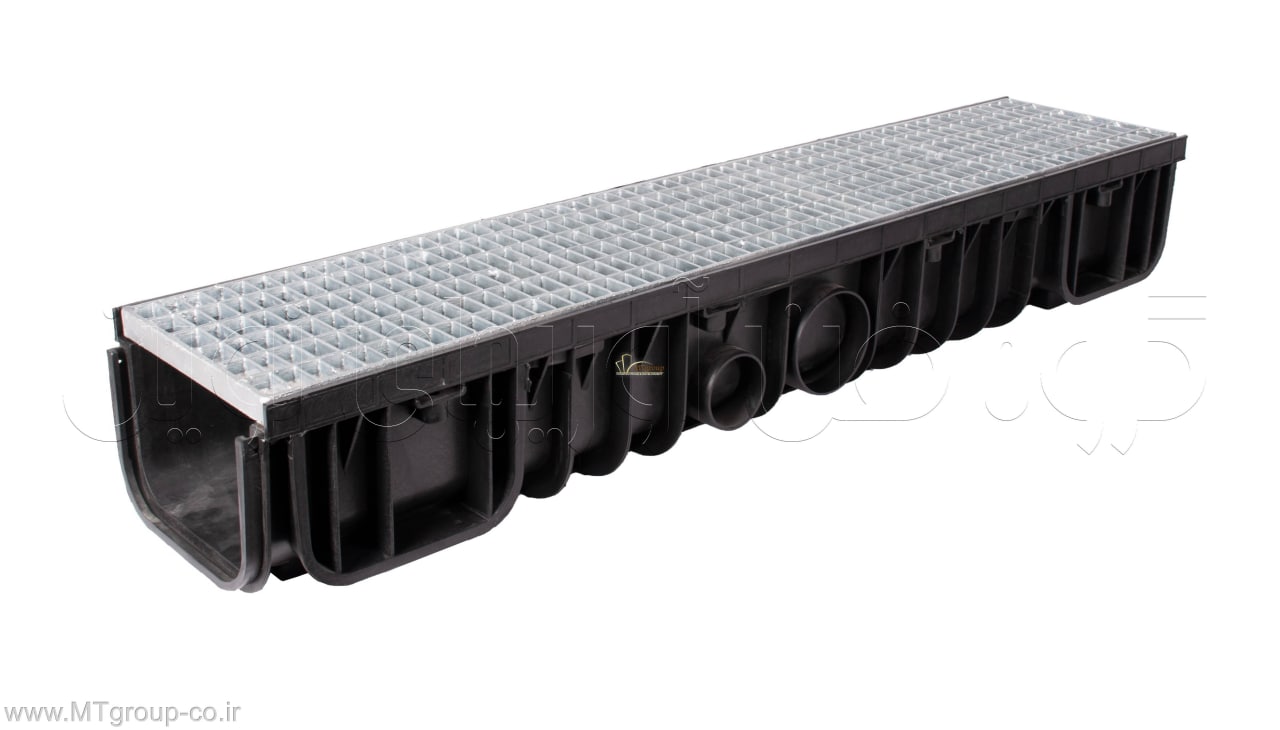

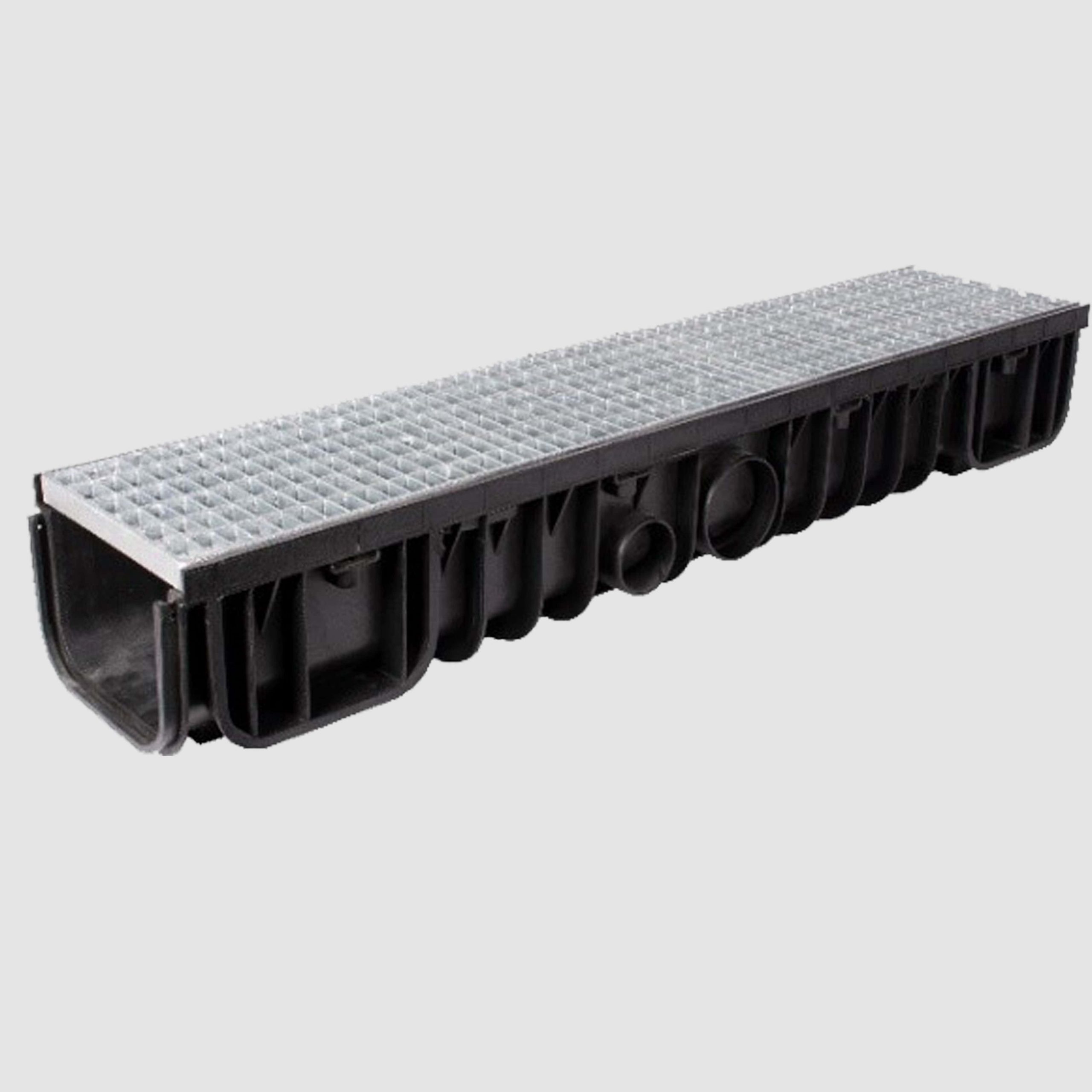

گاتر گالوانیزه MCG0105
گاتر گالوانیزه MCG0105 با گریتینگ گالوانیزه ( گاتر صنعتی – گاتر پارکینگی ) از سری گاتر پیش ساخته تولیدی گروه 1000 میباشد.
ابعاد این گاتر پارکینگی : عرض بیرونی 208 میلیمتر و ارتفاع کلی 160 میلیمتر با طول یک متر میباشد.
کلاس وزنی این ترنچ پیش ساخته C250 میباشد.
در صورت اطلاع از مفاهیمی مانند گاتر ، گریل ، گریتینگ و تفاوت آنها با یکدیگز به مقاله صفحه اصلی ( گاتر پیش ساخته ) رجوع شود.
با توجه به طراحی ویژه برای فضاهای با تردد خودرو سواری و وانت و کامیون بسیار مناسب میباشد . از کاربری گاتر گالوانیزه MCG0105 میتوان به پارکینگ مجتمع های مسکونی، اداری وتجاری اشاره کرد . همچنین کلیه محوطه های داخلی وبیرونی با تردد خودرو سواری تا سنگین مناسب میباشد . حاشیه خیابانهای فرعی ، انبار کارخانجات از دیگر موارد مناسب گاتر صنعتی میباشد .
جهت استعلام قیمت گاتر و اطلاعات بیشتر در خصوص روش نصب گاتر با تلفن 02122325594 واحد مهندسی فروش ما در ارتباط باشید.
روش نصب گاتر گالوانیزه
امکان استفاده از کانکشن کف در گاتر پارکینگی پلی آمید کد MCG0105 وجود دارد . در زیر بدنه این گاتر آماده امکان استفاده از دو سایز کانکشن 90و110 میلیمتر (بصورت متحدالمرکز ) پیش بینی شده است .
همچنین می توان از دیواره های جانبی میتوان خروجی سایز 63 و90 میلیمتر گرفت .
امکان استفاده از خروجی جداگانه در سایزهای 85 و 100 میلیمتر از کف بدنه در هر نقطه دلخواه وجود دارد .
لینک مشاهده اتصال مریوطه
همچنین بر روی درپوش انتهایی ترنچ پارکینگی امکان استفاده از سایز 90 میلیمتر وجود دارد.
لینک مشاهده اتصال مربوطه
امکان اتصال این گریل پارکینگی بصورت اتصال Lو T وجود دارد (Cross Section).
جهت اتصال گاترها بیگدیگر و متصل نمودن ته بند و خروجی به گاتر از چسب پلی اورتان استفاده میشود.
لینک مشاهده اطلاعات چسب پلی اورتان
جهت کسب اطلاعات بیشتر و استعلام قیمت گاتر با تلفن 02122942856 واحد مهندسی فروش ما در ارتباط باشید.
در صورت اطلاع از مراحل نصب گاتر آماده به مقاله صفحه اصلی ( گاتر پیش ساخته ) مراجعه شود.
کاربری گاتر پارکینگی MCG0105
با توجه به ارتفاع مناسب این کانال برای موتورخانه و محوطه های صنعتی که دارای محدودیت کفسازی هستند.
این گاتر از یک بدنه بسیار مقاوم از جنس پلی پروپیلن ساخته شده است. با وجود انعطاف پذیری بالا و گریتینگ گالوانیزه از طراحی زیبا وقدرت جذب بالای آب برخوردار است . گاتر سوله MCG0105از یک سیستم چفت و بست بسیار مطمئن برخوردار است.
با توجه به طراحی ویژه این گاتر آماده ، ترکیب ایده آل برای محیطهای با مقاومت عبوری بالا بسیار مناسب میباشد .همچنین بدلیل مقاومت بالای گریتینگ گالوانیزه و ابعاد بزرگ کاملا برای آزمایشگاهها،کارخانجات و انبارهای بزرگ مناسب می باشد.
در صورت نصب گاتر در محیطهای با بار ترافیکی سنگین میبایست حداقل 20 سانتیمتر بتون مگر استفاده کرد . در زیر گاتر سوراخهایی جهت عبور میلگرد پیش بینی شده است . عملا برای کاربری صنعتی و شهری میبایست در زمان نصب گاتر از بتون مسلح استفاده نمود. با توجه به نوع کاربری این ترنچ این ویژگی پیش بینی شده است.
معمولا در سیستم گاترهای آماده ، بر خلاف سیستم های سنتی بدون شیب طولی نصب میگردند. ویدئوی زیر آزمایشی است که برای اثبات این موضوع انجام شده است.
←لینک مشاهده ویدئوی آزمایش تست اثرگذاری شیب طولی گاتر پیش ساخته در آپارات
لینک مشاهده کلیه گاتر های گالوانیزه
شناسه محصول :
کد گاتر : MCG0105
عرض : 208 میلیمتر
ارتفاع : 160 میلیمتر
طول گاتر : 100 سانتیمتر
جنس بدنه : پلی پروپیلن
جنس درپوش : گریتینگ گالوانیزه
طول درپوش : 100 سانتیمتر
مشخصات گریتینگ (درپوش) گالوانیزه :
طول گریتینگ : 1000mm
عرض گریتینگ :200mm
تسمه باربر : 2*20 میلیمتر
تسمه رابط: 3*10 میلیمتر
ابعاد چشمه : 30*20 میلیمتر
ضخامت تسمه فریم : 5mm
