گاتر چدنی MCG0104
گاتر چدنی MCG0104 با درپوش ( گریتینگ چدنی ) چدنی طرح مشبک ( مش) از سری گاترهای ( گاتر رمپ ، گاتر پارکینگی ) تولیدی گروه 160-200 میباشد.
ابعاد این گاتر رمپ : عرض بیرونی 208 میلیمتر و ارتفاع کلی 160 میلیمتر با طول یک متر میباشد.
جنس گریتینگ از نوع چدن داکتیل میباشد . جهت جلوگیری از خوردگی گریتینگ چدنی ،رنگ کوره ای مشکی انجام شده است. ابعاد داخلی مش ( سواخهای ) گریتینگ چدنی ، 20*20 میلیمتر میباشد.
کلاس وزنی این ترنچ پیش ساخته C250 میباشد . با توجه به طراحی ویژه برای فضاهای با تردد خودرو سواری و وانت و کامیون بسیار مناسب میباشد .
از مثالهای بارز کاربری گاتر چدنی MCG0104 میتوان به پارکینگ مجتمع های مسکونی، اداری وتجاری اشاره کرد .همچنین کلیه محوطه های داخلی وبیرونی با تردد خودرو سواری تا سنگین مناسب میباشد .
تفاوت مهم گاتر با اجرای سنتی
قابلیت بالای لرزه گیری و جذب صدای مزاحم ( طراحی سیستم قفل درپوش ها بوسیله پیچ های مخصوص به گونه ای صورت گرفته که از هر گونه لغزشی بین کانالها و درپوش و تولید صدا بهنگام رد شدن وسایل نقلیه از روی آنها جلوگیری کنند).
روش نصب گاتر پیش ساخته
امکان استفاده از کانکشن کف در گاتر پارکینگی پلی آمید کد MCG0104 وجود دارد . در زیر بدنه این گاتر آماده امکان استفاده از دو سایز کانکشن 90و110 میلیمتر (بصورت متحدالمرکز ) پیش بینی شده است .
همچنین می توان از دیواره های جانبی میتوان خروجی سایز 63 و90 میلیمتر گرفت .
امکان استفاده از خروجی جداگانه در سایزهای 85 و 100 میلیمتر از کف بدنه در هر نقطه دلخواه وجود دارد .
لینک مشاهده اتصال مریوطه
همچنین بر روی درپوش انتهایی ترنچ پارکینگی امکان استفاده از سایز 90 میلیمتر وجود دارد.
لینک مشاهده اتصال مربوطه
امکان اتصال این گریل پارکینگی بصورت اتصال L و T وجود دارد (Cross Section). جهت اتصال گاترها بیگدیگر و متصل نمودن ته بند و خروجی به گاتر از چسب پلی اورتان استفاده میشود.
لینک مشاهده اطلاعات چسب پلی اورتان
جهت استعلام قیمت گاتر و اطلاعات بیشتر در خصوص روش نصب گاتر با تلفن 02122325594 واحد مهندسی فروش ما در ارتباط باشید.

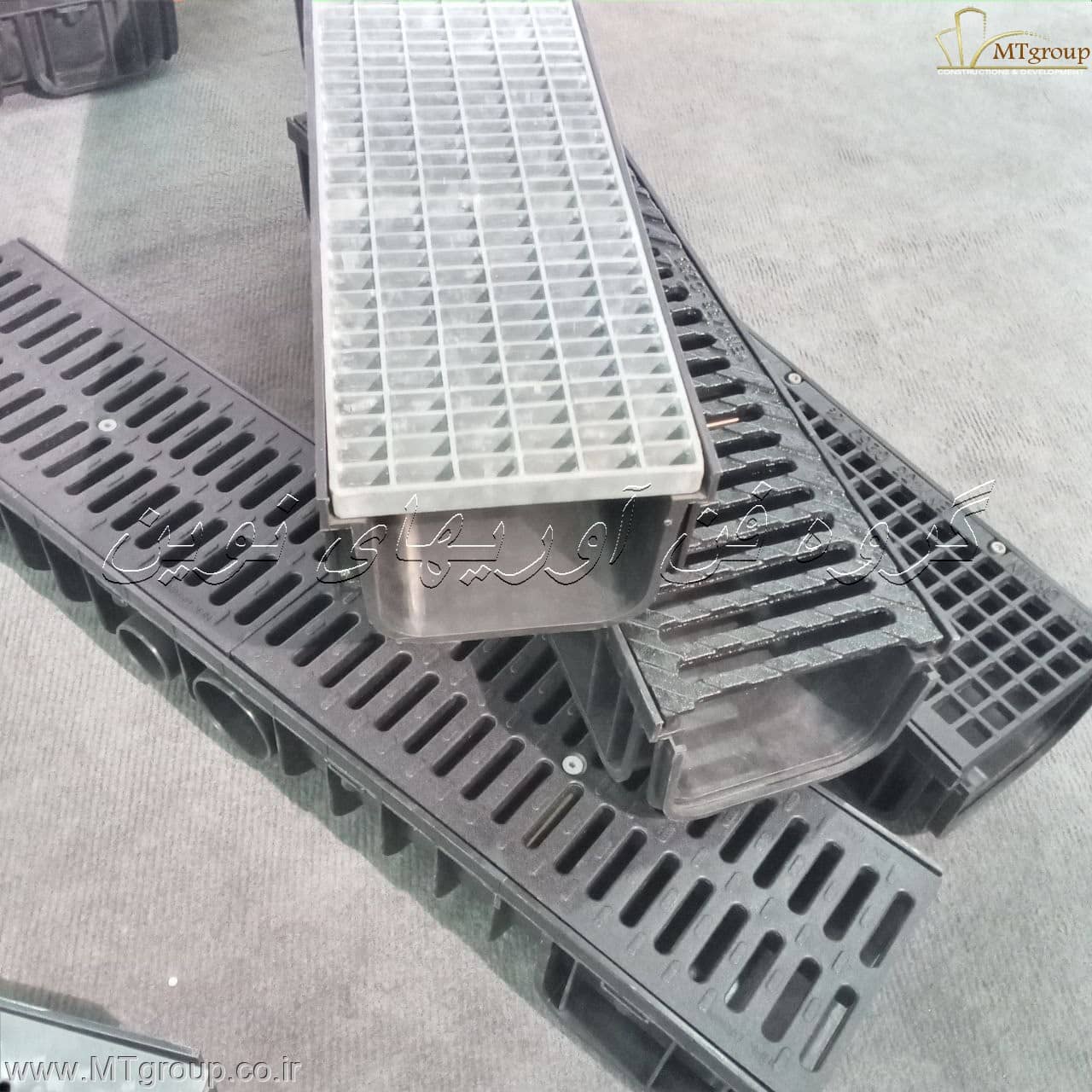

تصاویر گاترهای عرض 20 ارتفاع 16 سانت با درپوش ( گریتینگ ) بترتیب از بالا : گالواتیزه مشبک – چدن شیاری – چدن مشبک(سمت راست ) – پلی آمید
کاربری گاتر چدنی
با توجه به ارتفاع مناسب این آبروی چدنی ترکیب ایده آل برای موتورخانه و محوطه های صنعتی که دارای محدودیت کفسازی هستند.
این گریل از یک بدنه بسیار مقاوم از جنس پلی پروپیلن ساخته شده است .
با وجود انعطاف پذیری بالا و گریتینگ چدنی ازنوع مشبک (بصورت مش ) از طراحی زیبا برخوردار است . قدرت جذب بالای آب بدلیل نوع طرح درپوش بسیار در جمع آوری آب موثر است .
با توجه به طراحی ویژه این کانال ، ترکیب ایده آل برای محیطهای با مقاومت عبوری بالا بسیار مناسب میباشد .
تصویر اجرای گاتر چدنی MVG0103 در پروژه پارکینگ زیر سطحی پارک ملت مشهد – کارفرما : شهرداری مشهد
همچنین بدلیل مقاومت بالای گریتینگ چدنی در برابر تنشهای حرارتی و بار ترافیکی کاملا برای آزمایشگاهها، کارخانجات تولیدی و صنعتی و انبارهای بزرگ مناسب می باشد.حاشیه خیابانهای شهری ، پمپ بنزین و ایستگاه آتشنشانی ار از دیگر موارد مناسب ترنچ میباشد .
در صورت نصب گاتر در محیطهای با بار ترافیکی سنگین میبایست حداقل 20 سانتیمتر بتون مگر استفاده کرد . در زیر گاتر سوراخهایی جهت عبور میلگرد پیش بینی شده است . عملا برای کاربری صنعتی و شهری میبایست در زمان نصب گاتر از بتون مسلح استفاده نمود. با توجه به نوع کاربری این ترنچ این ویژگی پیش بینی شده است.
معمولا در سیستم گاترهای آماده ، بر خلاف سیستم های سنتی بدون شیب طولی نصب میگردند. ویدئوی زیر آزمایشی است که برای اثبات این موضوع انجام شده است.
←لینک مشاهده ویدئوی آزمایش تست اثرگذاری شیب طولی گاتر پیش ساخته در آپارات
جهت مشاهده سایر گاترهای پیش ساخته با گریتینگ چدنی بر روی لینک زیر کلیک کنید.
لینک مشاهده کلیه گاترهای چدنی
بخشی از رزومه اجرای گاترها را میتوانید در لینک (رزومه گاتر) مشاهده نمایید.
شناسه محصول :
کد گاتر : MCG0104
عرض : 208 میلیمتر
ارتفاع : 160 میلیمتر
طول گاتر : 100 سانتیمتر
جنس بدنه : پلی پروپیلن
جنس درپوش : چدنی
طول درپوش : 50 سانتیمتر
رنگ : کوره ای مشکی
