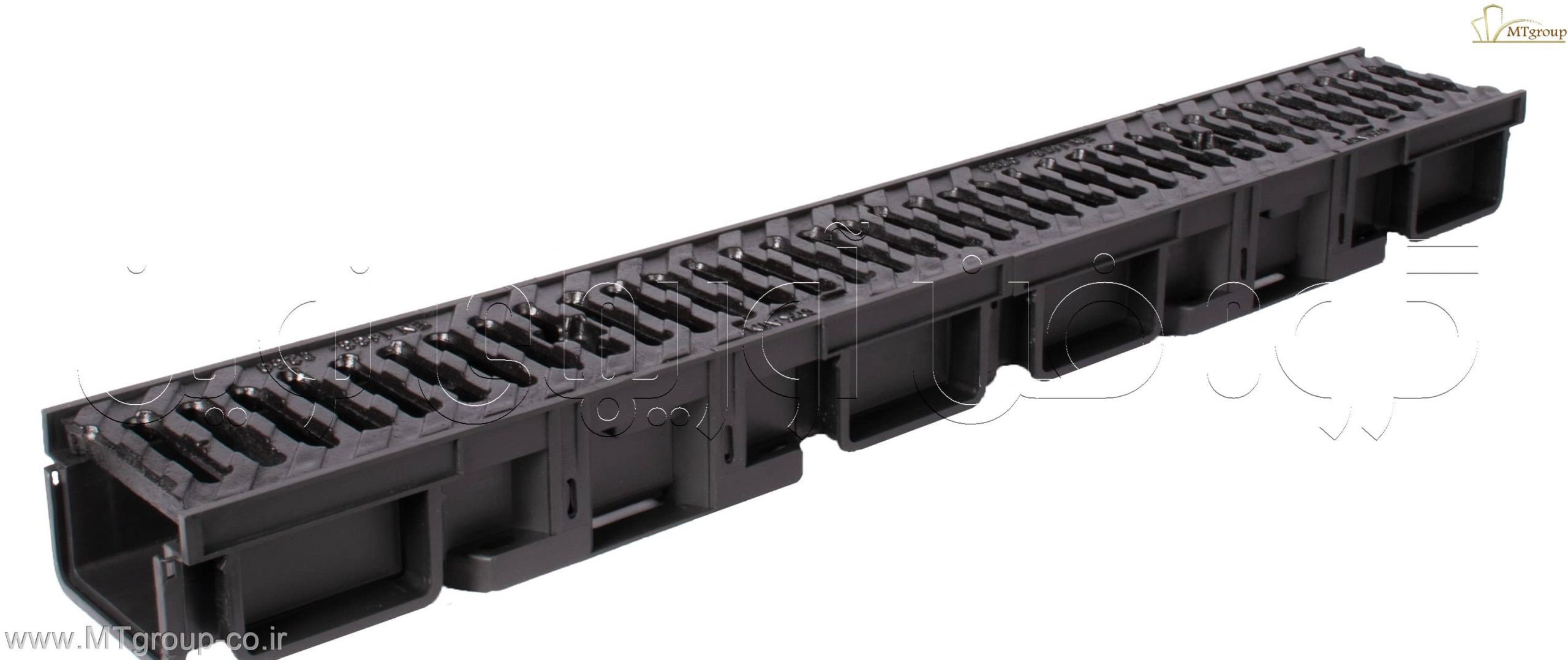

گاتر رمپ MCG0083
گاتر پارکینگی مدل MCG0083 با درپوش ( گریتینگ چدنی- گریل چدنی ) چدن شیاری از سری گاتر پیش ساخته آب تولیدی گروه 1000 میباشد.

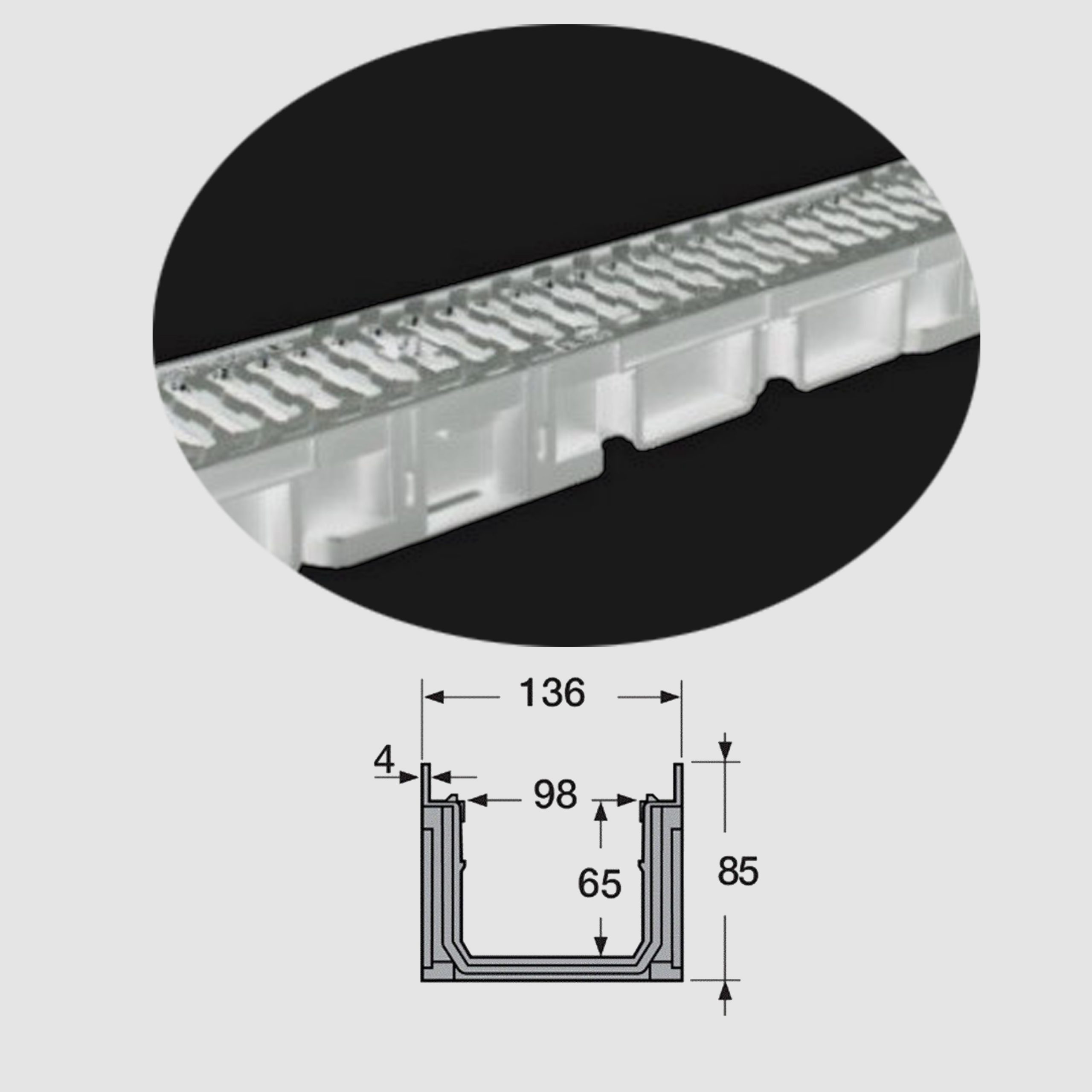

ابعاد این گاتر چدنی عرض بیرونی 136 میلیمتر و ارتفاع کلی 85 میلیمتر با طول 50 سانتیمتر میباشد.
کلاس وزنی این ترنچ پیش ساخته C250 میباشد . با توجه به طراحی ویژه این گاتر رمپ MCG0083 برای فضاهای با تردد خودرو سواری و وانت و کامیون بسیار مناسب میباشد .
در صورت اطلاع از مفاهیمی مانند گاتر ، گریل ، گریتینگ و تفاوت آنها با یکدیگز به مقاله صفحه اصلی ( گاتر پیش ساخته ) رجوع شود.

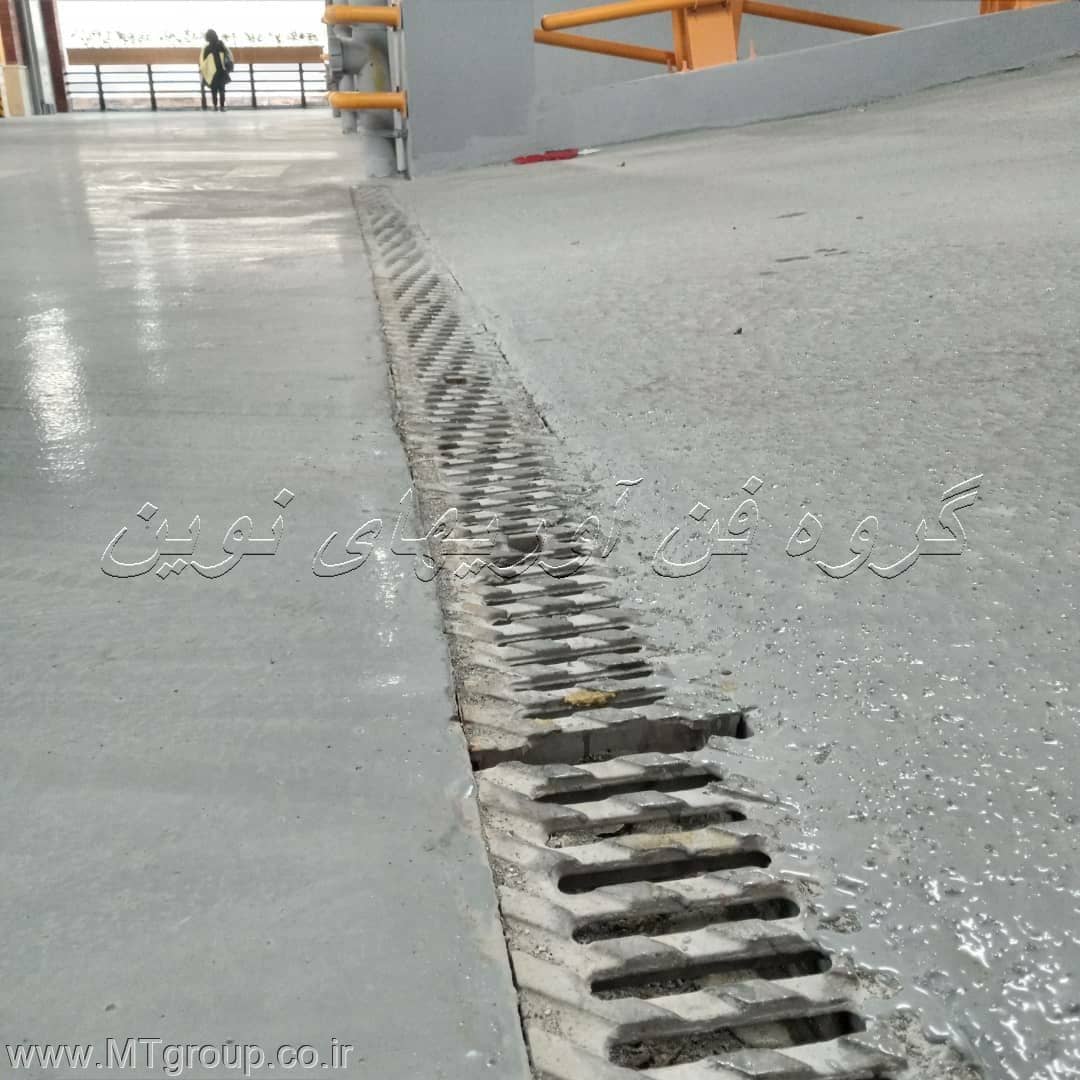

از مثالهای بارز کاربری گاتر پارکینگی MCG0083 میتوان به ورودی ( رمپ ) پارکینگ مجتمع های مسکونی، اداری وتجاری اشاره کرد . همچنین کلیه محوطه های داخلی وبیرونی با تردد خودرو سواری تا سنگین ، حاشیه خیابانهای فرعی ، انبار کارخانجات نام برد.

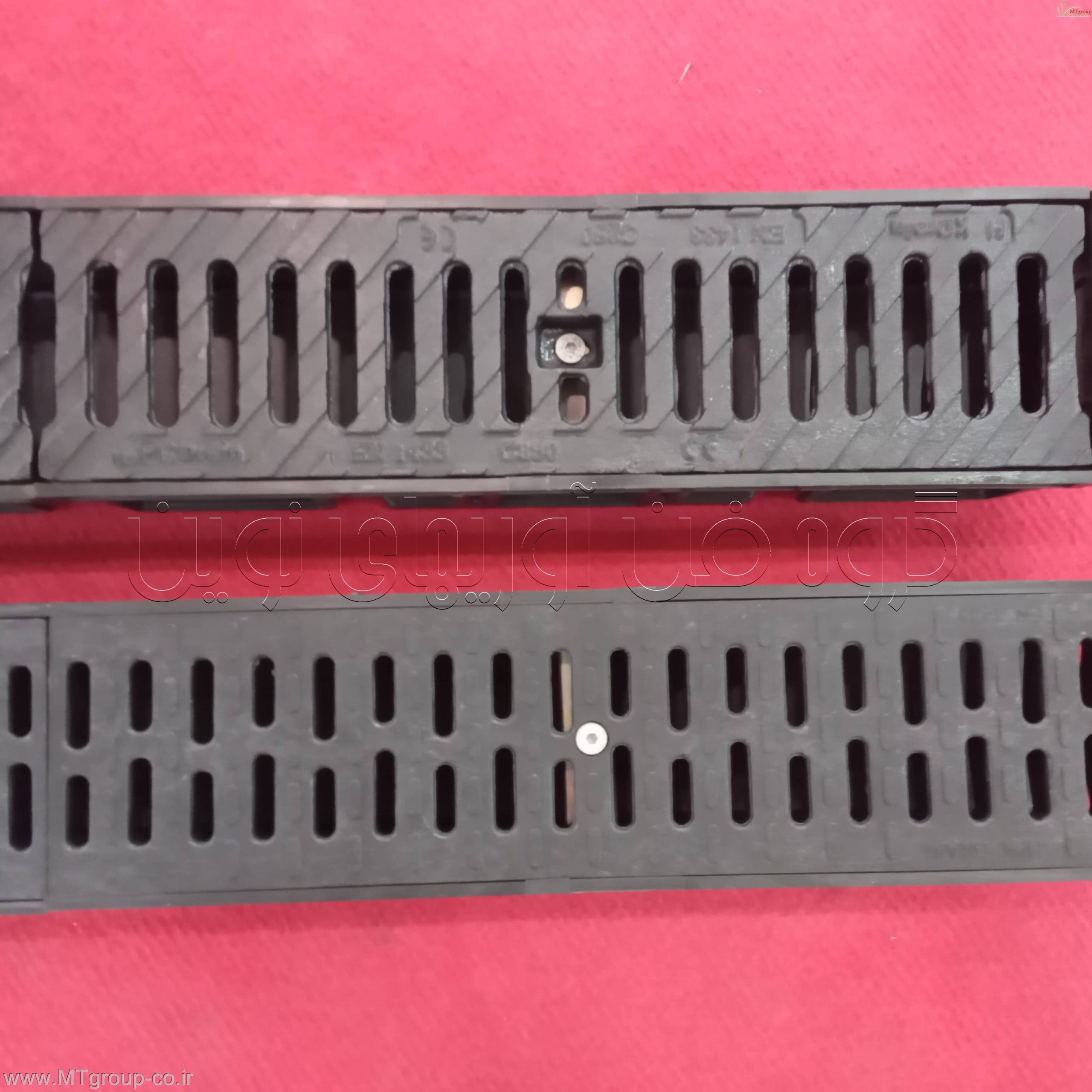

در نصویر زیر گاتر های پارکینگی به ترتیب از راست با گریل چدنی ، گالوانیزه مشیک و پلی آمید را مشاهده می نمایید.
در نصویر زیر گاتر های عرض13.5 ارتفاع 8.5 سانتی( به ترتیب از سمت چپ با گریل چدنی ،پلی آمید ، پلی پروپیلن مشیک و استیل لیزری و پلی پروپیلن) را مشاهده می نمایید.
تفاوت گاتر با اجرای سنتی
قابلیت بالای لرزه گیری و جذب صدای مزاحم ( طراحی سیستم قفل درپوش ها بوسیله پیچ های مخصوص به گونه ای صورت گرفته که از هر گونه لغزشی بین کانالها و درپوش و تولید صدا بهنگام رد شدن وسایل نقلیه از روی آنها جلوگیری کنند).
اتصالات گاتر چدنی رمپ
امکان استفاده از کانکشن کف در سایز 75 میلیمتر وجود دارد .
همچنین بر روی درپوش انتهایی کانال امکان استفاده از سایز 50 میلیمتر وجود دارد. میتوان از دیواره های جانبی گاتر پیش ساخته آب چدن MCG0083 میتوان خروجی سایز50 میلیمتر گرفت .لینک مشاهده درپوش انتهایی گاتر
برای کلیه گاتر چدن امکان استفاده از خروجی جداگانه در سایزهای 85 و 100 میلیمتر از کف بدنه در هر نقطه دلخواه وجود دارد .
جهت اتصال لوله به زیر (کف ) گاتر یک کانکشن 2 تکه طراحی شده است . این کانکشن در 2 سایز 80 ( برای لوله 90 ) و 100 (برای لوله 110 ) ساخته شده است. امکان اتصال در هر نقطه از کف گاتر با استفاده از گردبر وجود دارد .
مهره پلاستیکی که در داخل گاتر قرار میگیرد ( پس از اتصال قطعه اول به زیر گاتر ) از ورود ضایعات و زباله بداخل لوله (کفشور) جلوگیری میکند.
لینک مشاهده اتصال کف گاتر
امکان اتصال این گریل پیش ساخته بصورت اتصال Lو T وجود دارد (Cross Section).
جهت اتصال گاترها بیگدیگر و متصل نمودن ته بند و خروجی به گاتر از چسب پلی اورتان استفاده میشود.
لینک مشاهده اطلاعات چسب پلی اورتان
در صورت اطلاع از مراحل نصب گاتر آماده به مقاله صفحه اصلی ( گاتر پیش ساخته ) مراجعه شود.
کاربری گاتر پیش ساخته چدنی
با توجه به ارتفاع کم این گریل چدنی ترکیب ایده آل برای پارکینگهای طبقاتی که دارای محدودیت کفسازی هستند.

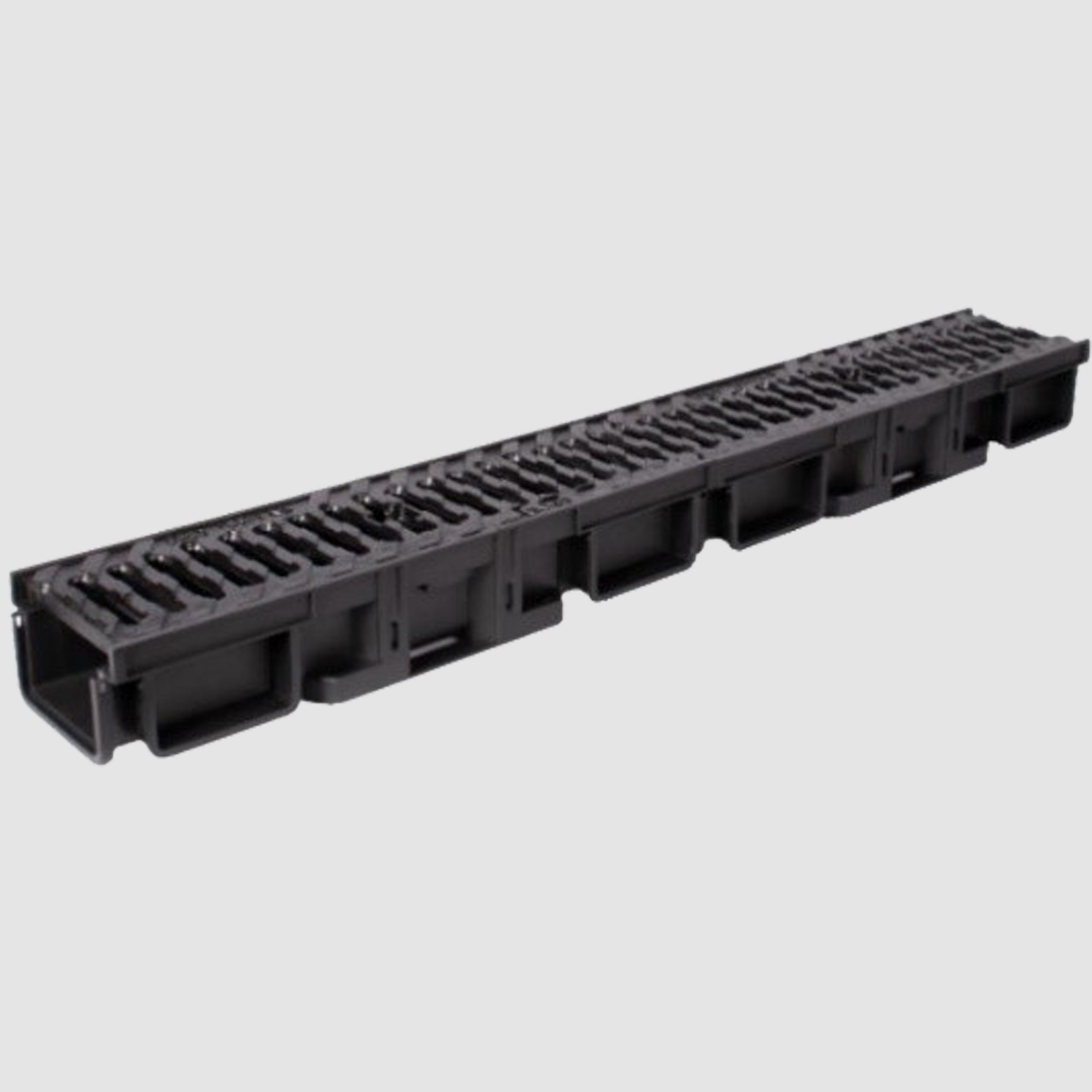

این گریل پیش ساخته از یک بدنه بسیار مقاوم از جنس پلی پروپیلن ساخته شده است . گریتینگ چدنی ازنوع شیاری میباشد . رنگ کوره ای مشکی پوشش نهایی گریتینگ چدنی گاتر MCG0083 میباشد .
درپوش چدنی گاتر آماده MCG0083 از طراحی زیبا وقدرت جذب بالای آب برخوردار است . گاتر چدنی رمپ از یک سیستم چفت وبست بسیار مطمئن برخوردار است. با توجه به طراحی ویژه این گاتر چدنی، ترکیب ایده آل برای محیطهای مختلف که مقاومت عبوری گریتینگ، انتی یو وی و زیبایی پارامترهای مهم تصمیم گیری هستند، میباشد.
بدلیل مقاومت بالای گریل چدنی در برابر تنشهای حرارتی و بار ترافیکی کاملا برای آزمایشگاهها، کارخانجات و انبارهای بزرگ مناسب میباشد.
مزایای گاتر پارکینگی
-
قابلیت هیدرولیکی بالا
-
مقاومت و عمر طولانی
-
مقاومت قابل قبول در برابر مواد شیمیایی و اشعه UV
-
قابلیت تحمل بارهای ترافیکی در کلاس وزنی متنوع
-
نصب آسان و سریع
-
سرویش و نگهداری آسان (کلیه درپوشها به راحتی قابل جداشدن بوده و نظافت گریل چدنی را براحتی ممکن میسازد).
در تصویر زیر بخشی از گروه گاترهای ارتفاع 8.5 سانت رو مشاهده میکنید :
-
گاتر پیش ساخته آب دارای ساختار ضد آب منحصر به فرد هستند .
-
بطوریکه هیچ گونه خطری محیط زیست را از نظر نشت آب زهکشی شده تهدید نمیکند .احتمال نفوذ هیروکربن ها و فلزات سنگین به آب های زیرزمینی وجود ندارد.
-
این گاتر پارکینگی عاری از فرسایش و زنگ زدگی میباشند . هیچ گونه پسماند شیمیایی و آلاینده در درون گاتر پارکینگی تولید نمیگردد.
جهت مشاهده سایر گاترهای پیش ساخته با گریتینگ چدنی بر روی لینک زیر کلیک کنید.
لینک مشاهده کلیه گاترهای چدنی
بخشی از رزومه اجرای گاترها را میتوانید در لینک (رزومه گاتر) مشاهده نمایید.
شناسه محصول :
کد گاتر : MCG0083
عرض : 136 میلیمتر
ارتفاع : 85 میلیمتر
طول بدنه: 50 سانتیمتر
جنس بدنه : پلی پروپیلن
جنس درپوش : چدن داکتیل
طول درپوش : 50 سانتیمتر
رنگ : کوره ای مشکی
